TFortis PSW-1

Уличный 4-х портовый гигабитный неуправляемый коммутатор в уличном исполнении предназначенный для построения сетей IP-видеонаблюдения.

Коммутатор имеет:

- 1 порт SFP 100/1000Base-X, предназначенный преимущественно для подключения к оптоволоконным линиям связи. Для работы с PSW-1 по оптике рекомендуется использовать медиаконвертер FC-2.

- 4 порта 10/100Base-Tx, c поддержкой питания по технологии PoE, что дает возможность удаленно запитать как IP-видеокамеру, так и PoE-термокожух TH-02 или TH-03 по обычной 4-х парной витой паре.

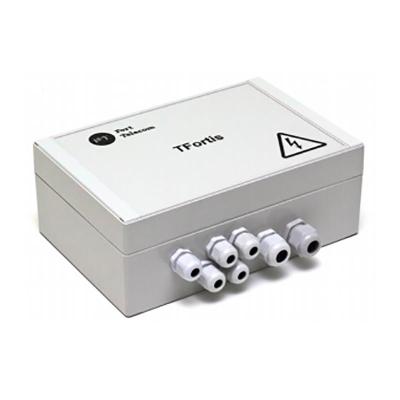

PSW-1 представляет собой всепогодный компактный бокс, изготовленный из прочного высококачественного пластика. Внутри блока установлена плата коммутатора и два блока питания. Габариты устройства не превышают 240х160х60 мм, что делает его удобным для установки в места, куда другие устройства поместить проблематично. А степень защиты IP66 делают блок неприхотливым к условиям эксплуатации.

Особенности:

Питание видеокамеры и термокожуха по PoE

Устройство имеет 4 порта для подключения видеокамер. Эти порты оборудованы PoE-инжектором, что позволяет удаленно запитать как видеокамеру, так и термокожух по обычной 4-х парной витой паре. Передача данных, питание видеокамеры и термокожуха – все пойдет через один кабель. Вам уже не придется прокладывать дополнительно кабель питания до видеокамеры. Это позволит Вам сэкономить на материалах и работах. И если даже в местах установки видеокамер будет по близости питание, то могут возникнуть проблемы с легализацией по его использованию (нужно ставить счетчик, проводить согласования и т.д.). Используя PSW-1, Вы уходите от вышеуказанных проблем и затрат. С PSW-1 Вы будете устанавливать видеокамеры там, где их нужно ставить, а не там, где получается.

Бесперебойное питание для видеокамер

Если Вы подключите PSW-1 через бесперебойник, то, за счет питания по PoE, Вы одновременно обеспечите резервное питание и самих видеокамер. Обратите внимание, что в PSW-1 два блока питания. Первый БП предназначен для питания самого коммутатора и видеокамер, а второй – для питания термокожухов. Поскольку БП имеют раздельные клеммы, то целесообразно подключить через бесперебойник только первый БП. При переходе на бесперебойник камеры будут продолжать работать, а подогрев отключится. Это позволит системе дольше проработать от аккумулятора, а тепла, которое рассеивает камера, достаточно, чтобы не замерзнуть за это время.

Работа по оптике на длинные расстояния

PSW-1 имеет порт SFP, в который устанавливается SFP-модуль для подключения оптоволокна.

Комфортное включение видеокамер при низких температурах

Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.

Защита от «зависания» видеокамер

PSW-1 постоянно контролирует подключение видеокамеры к коммутатору. Если от камеры пропадает Link, то принимается решение о ее зависании. После чего PSW-1 перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена джамперами.

Конфигурация устройства джамперами

Перед включением необходимо задать режимы работы. Эта процедура проста и заключается в установке соответствующих джамперов. Так например, можно включить или выключить функции предварительного прогрева термокожухов для комфортного запуска IP камер при низкой температуре, функцию защиты от зависания или защиту от широковещательного шторма.

Грозозащита

Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-1, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.

Компактный корпус

Габариты устройства не превышают 240х160х60 мм. Это по площади меньше, чем лист бумаги формата А4. PSW-1 удобно размещать в шкафах. Наличие крепления на панель позволяют зафиксировать его просто и надежно. А степень защиты IP66 делают блок неприхотливым к условиям эксплуатации.

Жесткие условия эксплуатации

PSW-1 не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды от -55 °C до +50 °C.
